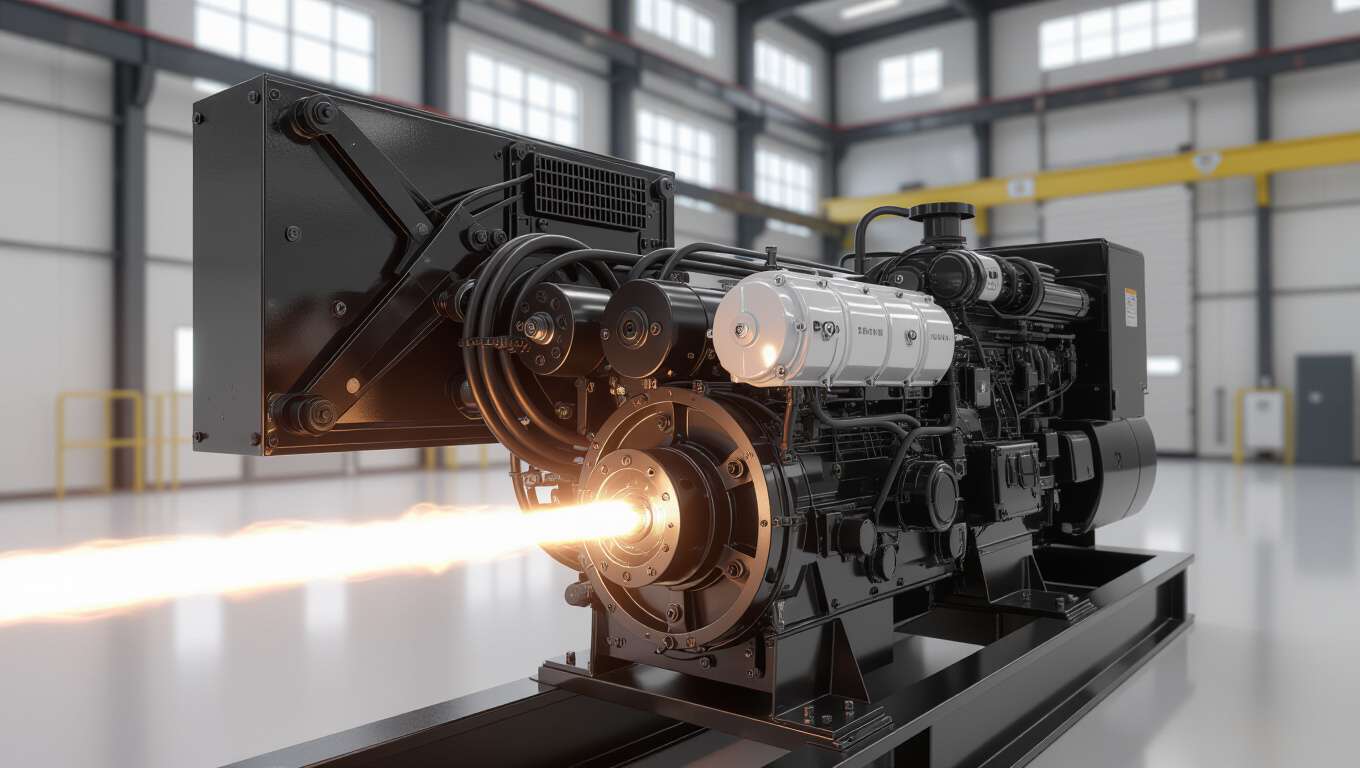

Принципы работы газопоршневых установок
Газопоршневая установка Jenbacher представляет собой поршневой двигатель, работающий на газообразном топливе. В цилиндрах происходит сгорание смеси воздуха и топлива, результатом чего является давление, толкающее поршни и создающее механический момент на коленчатый вал. Основные узлы включают цилиндры, поршни, систему впрыска топлива, газовую систему выпуска, а также охлаждение и смазку.
Ключевые характеристики газопоршневых установок заключаются в способности обеспечивать значительный крутящий момент на низких оборотах и в относительной простоте конструкции по сравнению с газотурбинными механизмами. Это поддерживает модульную компоновку и гибкость в управлении мощностью, однако эффективность и экологические показатели зависят от качества топлива, теплоотвода и регулирования теплообмена внутри блока.
Энергетический цикл и топливо
Основной рабочий цикл реализуется за счет сгорания топлива в цилиндрах и преобразования химической энергии в механическую. В газопоршневой установке цикл может быть реализован как Отто или дизельный, что определяется режимом воспламенения и топливной системы. В качестве топлива чаще применяется природный газ, реже — попутный газ; состав газовой смеси влияет на температуру горения, давление в цилиндре и характер вибраций.
- подача воздуха в цилиндр и подготовка смеси;
- впрыск топлива и зажигание (при искровом зажигании);
- сгорание и повышение давления газов в цилиндре;
- расширение газов и передача мощности на коленчатый вал;
- выпуск отработавших газов и подготовка к повторному циклу.
Конструктивные элементы и работа поршня
Ключевые элементы включают блок цилиндров с поршнями и шатунно-шатунный механизм, коленчатый вал и систему газораспределения, обеспечивающую впрыск топлива и выпуск газов. Обязательны электронные или механические системы контроля за параметрами сгорания, а также узлы охлаждения и смазки, которые поддерживают рабочую температуру и снижают износ. Важную роль играет газоинжиниринг и система выпуска газов после сгорания, минимизирующая выбросы и вибрации.
Сферы применения газопоршневых установок
Распределённая генерация и автономные источники
Газопоршневые установки находят применение в локальных энергетических узлах и микроэлектростанциях, где необходима гибкая и быстрая генерация электроэнергии. В составе распределённых систем они могут работать в режиме частичной загрузки, адаптироваться к пиковым нагрузкам и обеспечивать автономное или резервное питание объектов. Наличие модульной компоновки упрощает расширение генерирующей мощности по мере роста энергопотребления.
- локальные энергосистемы и микроэлектростанции позволяют снижать затраты на передачу энергии;
- автономный режим обеспечивает устойчивость при ограничении внешних источников питания;
- совмещение генерации и теплоотвода допускает ко-generation в рамках одного контура.
Преимущества и ограничения в разных сценариях
- быстрое включение и регулирование мощности;
- модульность и простота эксплуатации;
- возможность когенерации и использования тепла;
- зависимость от качества топлива и требований к газоснабжению;
- ограничения по эмиссиям и необходимости обслуживания систем охлаждения;
- ограничения по срокам службы и износу узлов при длительных режимах работы.
Технологические особенности и эксплуатационные параметры
КПД, мощность и рабочие режимы
Электрический КПД газопоршневых установок в широком диапазоне обычно оценивают в пределах примерно 35–45% на единичной установке, без учета теплоотдачи и тепловой энергии, которую можно использовать в когенерации. Мощность отдельной установки варьируется от десятых мегаватта до десятков мегаватт, в зависимости от конструкции и назначения. Рабочие режимы включают частично загруженный режим, переходы между режимами и пусковые операции, требующие контроля за скоростью и моментом.
| Параметр | Диапазон | Комментарий |
|---|---|---|
| Тип цикла | Отто или дизель | выбор зависит от режима сгорания и топливной системы |
| Топливо | природный газ, попутный газ | качество топлива влияет на мощность и эмиссии |
| КПД электро | примерно 35–45% | без учета тепловой отдачи |
| Мощность единицы | 0,5–20 МВт | зависит от конфигурации и числа цилиндров |
«Газопоршневые установки обеспечивают гибкость и способность быстро реагировать на изменения нагрузки»
Обслуживание, надёжность и безопасность
Обслуживание газопоршневых установок включает регулярную проверку топливной системы, охлаждения и смазки, а также диагностику электронной системы управления и датчиков. Надёжность определяется степенью герметичности узлов, эффективностью теплоотвода и качеством газа. Безопасность обеспечивается системами мониторинга параметров и автоматической защитой при превышении пороговых значений.
